Водяные (жидкостные) ТЭНы — производство и поставка в Актобе

Водяные трубчатые электронагревательные элементы (жидкостные ТЭНы) — наиболее востребованная категория нагревательного оборудования в промышленности и коммунальном хозяйстве. Компания ТЭН-Миасс производит жидкостные ТЭНы с 2010 года, и за более чем 15 лет работы мы отточили технологии до совершенства. Наша продукция соответствует ГОСТ 13268-88 и успешно эксплуатируется на предприятиях Казахстана, в том числе в Актобе. Изготовление от 1 штуки, срок производства — от 3 рабочих дней, гарантия — 12 месяцев.

Конструкция водяных ТЭНов

Трубчатый электронагреватель для жидкостей представляет собой металлическую трубку (оболочку), внутри которой по всей длине активной зоны проложена нихромовая или фехралевая спираль. Пространство между спиралью и внутренней стенкой оболочки заполнено спрессованным периклазом — кристаллическим оксидом магния высокой степени чистоты. Периклаз выполняет двойную функцию: обеспечивает электрическую изоляцию спирали от оболочки и эффективно передаёт тепло от нагревательного элемента к металлической трубке, а от неё — к нагреваемой жидкости.

Торцы ТЭНа герметично заделаны термостойкой мастикой или специальными заглушками, исключающими попадание влаги внутрь трубки. Токоподводящие выводы изготавливаются из стального прутка и выступают с одного (патронное исполнение) или обоих (классическое исполнение) торцов нагревателя. На выводах нарезается резьба для подключения электрических контактов. Фланец или резьбовой штуцер для монтажа в бак или трубопровод выполняется из нержавеющей стали или латуни в соответствии с требованиями заказчика.

Материалы оболочки водяных ТЭНов

Выбор материала оболочки — критически важный этап проектирования водяного ТЭНа. Неправильно выбранный материал приведёт к быстрой коррозии и преждевременному выходу нагревателя из строя. Специалисты ТЭН-Миасс помогут подобрать оптимальный материал для вашей рабочей среды.

• Нержавеющая сталь AISI 304 — универсальный материал для нагрева питьевой воды, горячего водоснабжения, пищевых сред. Стойкость к слабощелочным и слабокислотным растворам при умеренных температурах. Наиболее популярный выбор для бытовых и коммунальных применений.
• Нержавеющая сталь AISI 316 — повышенная коррозионная стойкость за счёт легирования молибденом. Рекомендуется для морской воды, растворов хлоридов, кислот, щелочей, химических производств. Превосходит AISI 304 по стойкости к питтинговой и щелевой коррозии.
• Медь — отличная теплопроводность, мягкость воды, системы отопления, бойлеры, самовары. Не рекомендуется для воды с высоким содержанием хлора и агрессивных сред. Экономически выгодный вариант для коммунальных применений.
• Титан — исключительная стойкость к концентрированным кислотам (азотная, серная, соляная), щелочным растворам, морской воде и гальваническим ваннам. Применяется в химической промышленности, гальванотехнике, фармацевтике. Высокая стоимость оправдывается при работе в экстремально агрессивных средах.
• Сталь 20 (углеродистая) — нагрев масел, органических растворителей, нейтральных сред. Не применяется для водяных систем из-за склонности к ржавлению. Оптимальна для масляных термостатов и высокотемпературных масляных ванн.

Формы водяных ТЭНов

Форма ТЭНа определяется конструкцией нагревательного устройства и геометрией рабочего пространства. Компания ТЭН-Миасс производит нагреватели следующих форм:

U-образные ТЭНы — классическая форма с двумя параллельными прямолинейными участками и одним изгибом. Оба токоподводящих вывода расположены на одном конце, что упрощает монтаж во фланцевых нагревательных патронах и баках. Наиболее распространённая форма для бойлеров, водонагревателей, промышленных ёмкостей.

M-образные (W-образные) ТЭНы — три параллельных прямолинейных участка, соединённых двумя изгибами. Повышенная мощность при компактных размерах фланцевого крепления. Применяются в промышленных водонагревателях большой мощности, парогенераторах, электрокотлах.

Спиральные (змеевиковые) ТЭНы — форма спирали или змеевика обеспечивает максимальную длину активной зоны при минимальном занимаемом объёме. Применяются в проточных нагревателях, теплообменниках, системах подогрева трубопроводов.

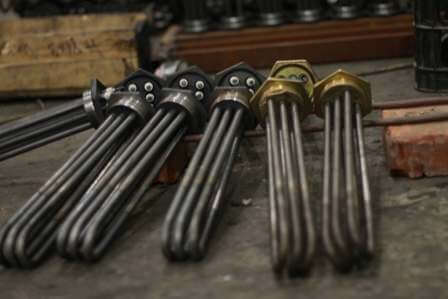

Блочные ТЭНБ (ТЭН-блоки)

Блочный нагревательный элемент (ТЭНБ) представляет собой несколько ТЭНов, объединённых общим фланцем и подключённых по трёхфазной схеме. Блочное исполнение позволяет создавать нагревательные системы большой мощности (от 6 до 150 кВт и более) в компактном корпусе с одним монтажным фланцем. Фланец ТЭНБ изготавливается из нержавеющей стали или углеродистой стали с антикоррозионным покрытием, диаметр и расположение отверстий под болты выполняются по чертежу заказчика или стандартным размерам (DN 150, DN 200, DN 300 и др.).

Применение водяных ТЭНов

• Бытовые и промышленные электрические водонагреватели (бойлеры) объёмом от 5 до 5000 литров
• Проточные нагреватели воды для систем горячего водоснабжения
• Электрические котлы отопления для жилых и производственных зданий в Актобе
• Нагрев технологических жидкостей: масел, антифриза, гликолевых растворов, эмульсий
• Нагрев химических растворов в промышленных ваннах (гальваника, травление, фосфатирование)
• Парогенераторы и пароувлажнители для производственных помещений и теплиц
• Нагрев пищевых продуктов и напитков в пищевой промышленности
• Поддержание температуры топлива (мазут, дизельное топливо) на складах и в трубопроводах

Защита от накипи и продление срока службы

Одна из главных проблем при нагреве воды — образование накипи на поверхности ТЭНа. Слой накипи обладает низкой теплопроводностью и действует как теплоизолятор, в результате чего температура оболочки нагревателя резко возрастает, что приводит к перегреву и преждевременному выходу из строя. В жёсткой воде Казахстана, в том числе в Актобе, проблема накипеобразования особенно актуальна.

Для снижения интенсивности накипеобразования ТЭН-Миасс предлагает несколько решений. Во-первых, правильный выбор удельной поверхностной мощности (Вт/см²) — чем ниже этот показатель, тем медленнее откладывается накипь. Для систем с жёсткой водой рекомендуется удельная мощность не более 2–3 Вт/см². Во-вторых, использование оребрённых ТЭНов позволяет снизить рабочую температуру оболочки при той же мощности. В-третьих, применение ТЭНов из AISI 316 замедляет адгезию накипи к поверхности по сравнению со стандартными материалами.

Заказывайте водяные ТЭНы в компании ТЭН-Миасс с доставкой в Актобе — более 15 лет опыта, соответствие ГОСТ 13268-88, изготовление от 1 шт. за 3 дня, гарантия 12 месяцев.
